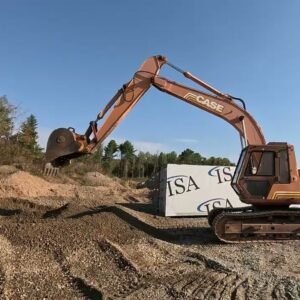

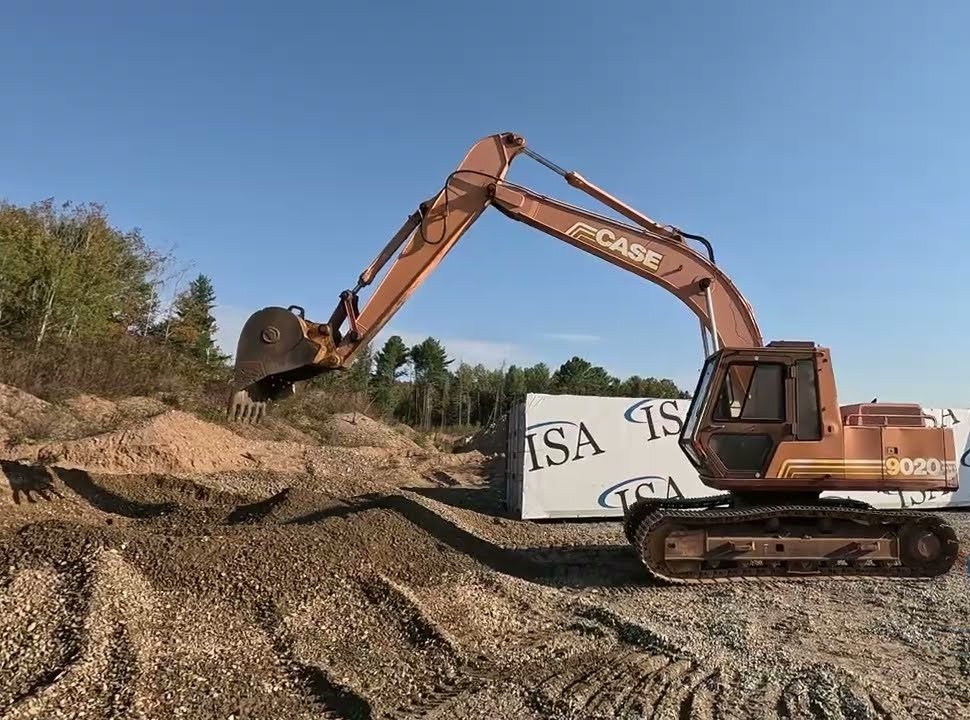

CASE 9020 Excavadoras Manual de Operadores

CASE 9020 Excavadoras Manual de Operadores

Manual Cubre:

• Números de Identificación / Componentes de la máquina.
• Señales de Seguridad / Adhesivos / Mano.
• Instrumentos y controles.
• Instrucciones de operación.
• Pistas.

Contenidos

• Gráficas de lubricación / mantenimiento.
• Lubricación / Fiters / Fluidos.
• Mantenimiento y lubricación.
• Sistema eléctrico.
• Especificaciones.
• Almacenamiento de la máquina.
• Índice.

Y más……

Importante

• Formato del archivo: PDF.
• Compatibles: Todas Las versiones de Windows y Mac.
• Requisitos: Adobe PDF Reader y WinZip.

Especificación

• Motor.
• Make Case.
• Modelo 4TA-390.
• Potencia neta 106 CV 79 KW.
• Potencia medida @ 2200 rpm.
• Desplazamiento 239 cu in 3.9 L.
• Par medido @ 1450 rpm.
• Par máximo 325 libras pies 440,6 Nm.
• Aspiración turboalimentado y postenfriado.
• Número de cilindros 4.
• Operacional.
• Peso de funcionamiento 35274 lb 16000 kg.
• Capacidad de combustible 63 gal 238.5 L.
• Sistema de refrigeración Capacidad Fluid 4.1 gal 15.7 L.
• Sistema Hydrauilc Fluid Capacidad 37.5 gal 142 L.
• Motor Capacidad de aceite 2,7 gal 10.2 L.
• Columpio Capacidad de la impulsión de fluidos 1.3 gal 5 L.
• Tensión de funcionamiento 24 V.
• Se suministra Alternador amperaje 45 amperes.
• Válvula de alivio del sistema hidráulico de presión 4550 psi 217.9 kPa.
• Flujo Bomba hidráulica Capacidad 36,5 gal / min 138 l / min.
• Mecanismo de columpio.
• Velocidad de swing 11,3 rpm.
• Tren de rodaje.
• Número de zapatos por cada cara 43.
• Shoe Size 23.6 en 599,4 mm.
• Número de rodillos portadores por cada cara 2.
• Número de rodillos de la oruga por cada cara 7.
• Presión sobre el suelo 5,5 psi 37.9 kPa.
• Viajes Velocidad máxima 3,4 mph 5,5 kmh.

CASE 9020 Excavadoras Manual de Operadores

• Tracción en el gancho 28,880 libras 128,5 kN.
• Cucharones.
• Referencia Capacidad del cucharón 0.61 yd3 0,47 m3.
• Mínimo Capacidad del cucharón 0.5 yd3 0,38 m3.
• Capacidad máxima del cucharón 1.1 yd3 0,86 m3.
• Boom / Opción Stick (HEX) 1.
• Boom / Opción Stick (HEX) 1 Boom 16’11 “(5150mm) / palillo de 8’10” (2700mm).
• Altura de embalaje de la unidad de 9.5 pies de 2,910 mm.
• Longitud del envío de la Unidad de 27.3 pies en 8,310 mm.
• Max profundidad de excavación de 20 pies en 6.110 mm.
• Alcance Junto a tierra 29.3 pies en 8,920 mm.
• altura de corte 30.1 pies de 9,180 mm.
• Cargando 21.5 pies de 6,550 mm Altura.
• Max Wall Vertical Digging Profundidad 17.3 pies de 5,260 mm.
• Boom / Opción Stick (HEX) 2.
• Boom / Opción Stick (HEX) 2 Boom 16’11 “(5150mm) / palillo de 10’0” (3050mm).
• Altura de embalaje de la Unidad de 10.2 pies de 3,100 mm.
• Longitud del envío de la Unidad de 27.6 pies de 8,400 mm.
• profundidad de excavación de 21,2 pies de 6,460 mm.
• Alcance Junto a tierra 30.6 pies en 9,320 mm.
• altura de corte de 31,4 pies de 9,580 mm.
• Cargando 22.7 pies de 6,920 mm Altura.

CASE 9020 Excavadoras Manual de Operadores

Envio gratis por email.

Price: $24.00
